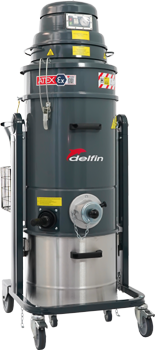

MTL 451 452 시리즈

MTL 451/452 SERIES

MFS 필터청소 기능 및 바이패스/브러쉬리스 모터가 적용된 산업용 방폭청소기

	MTL 451/452 시리즈에는 비방폭구역 및 방폭구역 ZONE 21지역에서 사용 가능한 장비들이 있습니다. 220V 단상의 브러쉬리스(Brushless / EC모터&블로워) 모터는 연속작업에 용이하며, 높은 흡입성능을 보장합니다. AISI 스테인레스 스틸 용기, 접지 장치 및 정전기 방지필터가 표준으로 진공 청소기 최대의 안전성을 제공합니다. 클래스 M 필터(1㎛)와 HEPA 필터(0.18㎛/기본)를 사용할 수 있어, 작업자 보호수준을 초과하며, 회수된 분진을 쉽게 처리할 수 있도록 합니다.
	APPLICATIONS

주요 특징

Manual Filter Shaker 방식의 간편한 필터 청소

	MTL 452 ACD EX1/- 2BP (Single-phase motor)	MTL 451 EX 1/2D 1BL (Brushless motor)
원리 Source from jaescompany.com
형태
수명	최대 1,200 시간	최대 20,000 시간
카본브러쉬	있음	없음
스파크	카본브러쉬로 인한 스파크 발생	없음
효율(손실)	카본브러쉬로 인한 손실 있음	없음
노이즈	카본브러쉬 마모로 인한 노이즈 발생	없음
분진발생	카본브러쉬 마모로 인해 발생	없음
권장사용시간	1시간 이내	연속사용가능

ADVANTAGES

þ 브러쉬리스 모터(BLDC) 장착으로 길어진 LIFE CYCLE	þ 필터 보호를 위한 사이클론 분리기 내장
þ 컴팩트한 사이즈와 자유로운 움직임	þ 접지장치 포함
þ 손쉬운 필터 교체	þ 스테인레스 304 재질의 회수탱크 장착
þ 스테인레스 304 재질의 회수탱크 장착	þ 3단계의 필터 레벨로 최대의 안전보장
þ 악세사리 키트 포함	þ KCs (한국방폭) 인증 취득

데이타시트(DATASHEET)

	단위	MTL 452 ACD EX 1/- 2BP	MTL 451 EX 1/2D 1BL
방폭지역 Atex Zone		ACD	Z21
마킹 규격 Marking		Ex h IIIC T80°C(Int) Da/-	Ex h tb IIIC T80°C (Int) / T95°C (ext) Da/Db
전압 Voltage	V - Hz	220 - 50/60	220 - 50/60
파워 Power	kW	2.2	1.1
최대흡입압력 Max waterlift	mmH₂O	2,500	2,250
최대흡입유량 Max air flow	m³/h	360	215
흡입구 Suction inlet	mm	80	80
용량 Capacity	Liter	45	45
소음도 Noise level (EN ISO 3744)	dB(A)	74	74
규격 Dimensions	cm	55x69x140h	55x69x147h
무게 Weight	kg	56	57
메인필터 Primary filter		Star	Star
필터표면적/직경 Surface - Diameter	cm²-mm	20,000 - 420	20,000 - 420
필터재질/등급 Media-class	IEC 60335-2-69	Polyester - ANT M	Polyester - ANT M
필터청소시스템 Cleaning system		Manual Filter Shaker	Manual Filter Shaker
헤파필터 Hepa filter		Standard	Standard
필터표면적 Filter surface	cm²	20,500	20,500
필터등급 Filter grade	EN 1822-5	H14 with 99.995% efficiency at 0.18㎛ particles

※ 제품은 사용현장, 흡입물질, 사용형태 및 방법에 의해 사양/모델(명)이 변경될 수 있으며, 주문전 상담을 통해 용도에 알맞는 제품이 선택되어야 합니다.

폭발위험 장소의 분류 (ZONES)

가스지역

0종 장소

(Zone 0)

가스, 증기 또는 미스트의 형태로 인화성 물질이 공기와 혼합된 폭발성 기체가 연속적으로 또는 장기간 존재하는 장소

1종장소

(Zone 1)

가스, 증기 또는 미스트의 형태로 공기 또는 가연성 물질과 혼합된 폭발성 기체가 정상적으로 작업시 가끔 방출되는 장소

2종 장소

(Zone 2)

가스, 증기 또는 미스트의 형태로 인화성 물질의 공기와 혼합된 폭발성 기체가 일반적인 작업환경에서는 발생하지 않지만 발생한 경우에는 짧은 기간 동안만 지속되는 장소

분진지역

20종 장소

(Zone 20)

공기 중 가연성 먼지 구름 형태의 폭발성 기체가 지속적으로 또는 장시간 또는 자주 존재하는 장소

21종장소

(Zone 21)

정상적인 작동상테에서 가연성 분진이 공기중의 구름 형태로 폭발하는 분위기가 때때로 발생할 수 있는 장소

예) 분진 격납용기 외부, 내부에 분진폭발 혼합물이 존재할 때 조작을 위하여 빈번하게 제거 또는 개방하는 문 근접장소

22종 장소

(Zone 22)

공기 중의 가연성 먼지 구름 형태의 폭발성 분진이 정상 작동시 발생할 가능성이 없지만, 발생하면 짧은 기간 동안만 지속되는 장소

예) 제빵, 식품가공, 제약, 밀가루 및 곡물, 밀, 플라스틱 및 복합재, 3D인쇄, 사격장, 자동차 산업 등의 위험이 있는 산업장

폭발성 분진

공기중의 산소가 적은 분위기나 이산화탄소 중에서도 폭발을 하는 금속성 분진 (ex: 마그네슘, 알루미늄, 타이타늄, 브론즈 등)

공기중의 산소와 발열반응을 일으켜 폭발하는 분진 (ex: 소맥분, 전분, 합성수지, 카본블랙 등)

청소기 이상시 확인사항

청소기 사용전 확인사항

1. 모터가 작동하지 않는 경우, 플러그와 스위치를 점검하세요.

2. 건식 제품인 경우, 물을 흡입하지 않았는지 점검하세요.

3. 습식 제품인 경우, 물 흡입시 탱크 안 물의 양이 넘치지 않도록 수시로 점검해야 합니다.

4. 모터는 작동하나 흡입이 약하다고 판단되는 경우

- 필터를 털어 주세요.

- 호스가 잘 연결되었는지 확인하고, 연결부위가 잘 결합되어 있는지 확인해 주세요.

- 호스 및 악세사리 파손으로 인해 누설되는 부위가 있는지 확인해 주세요.

- 호스 및 전체 부품에 막힌 곳이 있는지 확인해 주세요.

1. 물을 흡입할 경우, 반드시 건습식 겸용인지 확인해 주세요.

2. 필터를 수시로 점검하고 청소해야 모터의 수명이 연장됩니다.

필터청소를 안하면, 흡입력이 약해지며 모터 과열로 화재가 발생할 수 있습니다.

3. 전선을 끌어당겨 청소기 이동시 단선 및 감전의 위험이 있습니다.

4. 물기가 많은 장소의 작업시 필히 누전차단기를 장착하시고, 전선에 물이 닿지 않다록 합니다.

5. 장시간 사용은 청소기의 성능을 저하시키므로 약 한시간 사용후 장비의 휴식을 권장합니다.

6. 1회 이상 사용한 제품은 교환/환불이 되지 않습니다. 보증기간이 지났거나 소비자 과실, 직접수리,

개조로 인한 이상, 부품의 수명 완료로 인한 고장은 사무실로 문의 바랍니다.
