DHV HOPPER












 DHV HOPPER

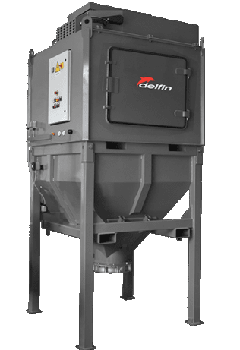

로브펌프(LOBE PUMP)가 장착된 대용량 고출력 진공시스템






탈착식 회수 컨테이너에 로브 펌프가 장착된 대용량, 고출력, 이동형 산업용 진공 청소기 입니다.

많은 양의 청소를 필요로하는 중공업의 일반적인 작업환경에 이상적이며, 뛰어난 흡입 성능으로 연속적이고, 많은 양의 진공 청소가 가능합니다.

필터링 시스템은 인장코일 스프링(Tensioning springs)이 장착된 슬리브(Sleeves) 형태의 폴리에스터 필터이며, 펌프를 보호하기 위해 폴리에스터 안전 카트리지가 추가 구성됩니다.

자동 시간제어 시스템은 챔버 백워시 밸브를 통해 필터를 청소하여, 기계를 자속적으로 장시간 사용하더라도 최대의 성능이 보장됩니다.

 밸브 작동을 위한 압축공기는 장비에 설치된 컴프레셔에 의해 공급됩니다.

하단 호퍼는 1,000리터의 용량을 가지고 있으며, 수동으로 제어되는 버터플라이 밸브를 통해 하단으로 비울 수 있습니다.

대형 인펙션 도어(Inspection door)를 통해 장비 내부를 쉽게 접근할 수 있으며, 아이볼트는 지게차에서 장비를 쉽게 다룰 수 있도록 해줍니다.

푸쉬버튼 패널 장착, 대형포대(Big Bag) 배출을 위한 레이징 프레임(Raising frame)

APPLICATIONS

5d995b79db0cc9d56e00513071292b18_1627022788_5577.PNG  5d995b79db0cc9d56e00513071292b18_1627022848_3044.png  5d995b79db0cc9d56e00513071292b18_1627022857_5242.PNG







주요 특징


3291cbee6499d0a7d9ec56c154bc9c8e_1692616061_9008.PNG  3291cbee6499d0a7d9ec56c154bc9c8e_1692616065_3959.PNG  3291cbee6499d0a7d9ec56c154bc9c8e_1692616073_5097.PNG  3291cbee6499d0a7d9ec56c154bc9c8e_1692616076_9424.PNG


3291cbee6499d0a7d9ec56c154bc9c8e_1692614593_6059.JPG  3291cbee6499d0a7d9ec56c154bc9c8e_1692614595_2944.JPG













자동 필터청소 시스템








ADVANTAGES

þ 강력한 전기식 로브 펌프

 þ 통합 자동 필터청소 시스템

þ 대용량 집중 사용 가능항 강력한 진공시스템

 þ 높은 여과력

þ 강력한 흡입력이 지속가능한 고성능의 장비

 þ 손쉬운 작동법

þ 밸브에 의한 배출 시스템

 þ 자동 필터청소 시스템

þ 시스템의 강력한 자율성











데이타시트(DATASHEET)



단위

DHV 30 AF HOPPER

DHV 30 HV HOPPER

DHV 45 AF HOPPER

DHV 45 HV HOPPER

 전압 Voltage

V - Hz

400 - 50

400 - 50

400 - 50

400 - 50

 파워 Power

kW

30

30

45

45

 IP등급 Electrical Protection

IP

55

55

55

55

 최대흡입압력 Max waterlift

mmH2O

5,000

7,500

5,000

8,500

 최대흡입유량 Max air flow

m3/h

1,700

1,300

2,300

1,700

 흡입구 Suction inlet

mm

140

140

140

140

 소음도 Noise level (EN ISO 3744)

dB(A)

76

75

75

78

 필터타입 Filter Type


30 Sleeves

30 Sleeves

30 Sleeves

30 Sleeves

 필터표면적/직경 Surface - Diameter

cm2-mm

160,000 - 120

160,000 - 120

160,000 - 120

160,000 - 120

 필터재질/효율 Material-Efficiency

IEC 60335-2-69

Polyester - ANT M PTFE

Polyester - ANT M PTFE

Polyester - ANT M PTFE

Polyester - ANT M PTFE

 필터청소 시스템 Cleaning System


Automatic

Automatic

Automatic

Automatic

 2차필터 Secondary Filter


Safety Cartridg

Safety Cartridge

Safety Cartridge

Safety Cartridge

 필터표면적 Surface

cm2

70,000

70,000

70,000

70,000

 회수용량 Capacity

Liter

1,000

1,000

1,000

1,000

 규격 Dimensions

cm

168x160x356h

168x160x356h

168x160x356h

168x160x356h

 무게 Weight

kg

2,080

2,100

2,310

2,260




※ 제품은 사용현장, 흡입물질, 사용형태 및 방법에 의해 사양/모델(명)이 변경될 수 있으며, 주문전 상담을 통해 용도에 알맞는 제품이 선택되어야 합니다.





청소기 이상시 확인사항

청소기 사용전 확인사항

   1. 모터가 작동하지 않는 경우, 플러그와 스위치를 점검하세요.

   2. 건식 제품인 경우, 물을 흡입하지 않았는지 점검하세요.

   3. 습식 제품인 경우, 물 흡입시 탱크 안 물의 양이 넘치지 않도록 수시로 점검해야 합니다.

   4. 모터는 작동하나 흡입이 약하다고 판단되는 경우

     - 필터를 털어 주세요.

     - 호스가 잘 연결되었는지 확인하고, 연결부위가 잘 결합되어 있는지 확인해 주세요.

     - 호스 및 악세사리 파손으로 인해 누설되는 부위가 있는지 확인해 주세요.

     - 호스 및 전체 부품에 막힌 곳이 있는지 확인해 주세요.

   1. 물을 흡입할 경우, 반드시 건습식 겸용인지 확인해 주세요.

   2. 필터를 수시로 점검하고 청소해야 모터의 수명이 연장됩니다.

     필터청소를 안하면, 흡입력이 약해지며 모터 과열로 화재가 발생할 수 있습니다.

   3. 전선을 끌어당겨 청소기 이동시 단선 및 감전의 위험이 있습니다.

   4. 물기가 많은 장소의 작업시 필히 누전차단기를 장착하시고, 전선에 물이 닿지 않다록 합니다.

   5. 장시간 사용은 청소기의 성능을 저하시키므로 약 한시간 사용후 장비의 휴식을 권장합니다.

   6. 1회 이상 사용한 제품은 교환/환불이 되지 않습니다. 보증기간이 지났거나 소비자 과실, 직접수리,

      개조로 인한 이상, 부품의 수명 완료로 인한 고장은 사무실로 문의 바랍니다.
