AF

AF 20 / AF 30

용접 매연 흡입용 진공시스템

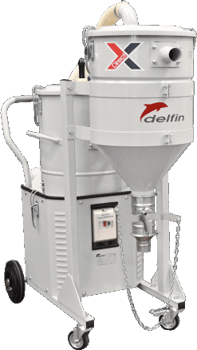

	AF 플럭스 회수장치는 서브머지드 아크용접에 사용되는 플럭스를 재활용하는데 이상적인 장비입니다. 아스피레이터(Aspirator)와 호퍼 2개의 유닛으로 구성되며 필요에 따라 구성 및 조정할 수 있습니다. 강철로 제작된 각각의 유닛은 수중 아크용접 시스템에 통합 또는 별도로 설치할 수 있으며, 이동이 용이하도록 바퀴위에 장착될 수 있습니다.
	APPLICATIONS

주요 특징

ADVANTAGES

þ 아크용접기용 플럭스 회수 진공시스템	þ 플럭스 회수용으로 설계
þ 사이드 채널 블로워 모터 장착으로 강력하고 조용하며 연속작업 가능	þ 넓은 필터링 표면적
þ 모듈방식 제작	þ 낮은 소음도
þ 완전한 철골구조

데이타시트(DATASHEET)

	단위	AF 20 FIXE / MOBILE	AF 30 FIXE / MOBILE
전압 Voltage	V - Hz	400 - 50	400 - 50
파워 Power	kW	2.2	2.2
최대흡입압력 Max waterlift	mmH₂O	2,300	3,000
최대흡입유량 Max air flow	m³/h	270	318
흡입구 Suction inlet	mm	50	50
소음도 Noise level (EN ISO 3744)	dB(A)	70	70
배출밸브 Butterfly Discharge Valve	mm	80	80
호퍼직경 Hopper Diameter	mm	360	450
필터타입 Filter Type		Cartridge	Cartridge
필터표면적/직경 Surface - Diameter	cm²-mm	1,200 - 360	1,200 - 360
필터재질/효율 Material-Efficiency	IEC 60335-2-69	Polyester - M	Polyester - M
필터청소 Cleaning System		Manual	Manual
배출시스템 Discharging System		Buterfly discharge valve(80mm)	Buterfly discharge valve(80mm)
회수용량 Capacity	Liter	50	80
규격 Dimensions	cm	43x50x102h	43x50x102h
무게 Weight	kg	70	70

※ 제품은 사용현장, 흡입물질, 사용형태 및 방법에 의해 사양/모델(명)이 변경될 수 있으며, 주문전 상담을 통해 용도에 알맞는 제품이 선택되어야 합니다.

청소기 이상시 확인사항

청소기 사용전 확인사항

1. 모터가 작동하지 않는 경우, 플러그와 스위치를 점검하세요.

2. 건식 제품인 경우, 물을 흡입하지 않았는지 점검하세요.

3. 습식 제품인 경우, 물 흡입시 탱크 안 물의 양이 넘치지 않도록 수시로 점검해야 합니다.

4. 모터는 작동하나 흡입이 약하다고 판단되는 경우

- 필터를 털어 주세요.

- 호스가 잘 연결되었는지 확인하고, 연결부위가 잘 결합되어 있는지 확인해 주세요.

- 호스 및 악세사리 파손으로 인해 누설되는 부위가 있는지 확인해 주세요.

- 호스 및 전체 부품에 막힌 곳이 있는지 확인해 주세요.

1. 물을 흡입할 경우, 반드시 건습식 겸용인지 확인해 주세요.

2. 필터를 수시로 점검하고 청소해야 모터의 수명이 연장됩니다.

필터청소를 안하면, 흡입력이 약해지며 모터 과열로 화재가 발생할 수 있습니다.

3. 전선을 끌어당겨 청소기 이동시 단선 및 감전의 위험이 있습니다.

4. 물기가 많은 장소의 작업시 필히 누전차단기를 장착하시고, 전선에 물이 닿지 않다록 합니다.

5. 장시간 사용은 청소기의 성능을 저하시키므로 약 한시간 사용후 장비의 휴식을 권장합니다.

6. 1회 이상 사용한 제품은 교환/환불이 되지 않습니다. 보증기간이 지났거나 소비자 과실, 직접수리,

개조로 인한 이상, 부품의 수명 완료로 인한 고장은 사무실로 문의 바랍니다.
